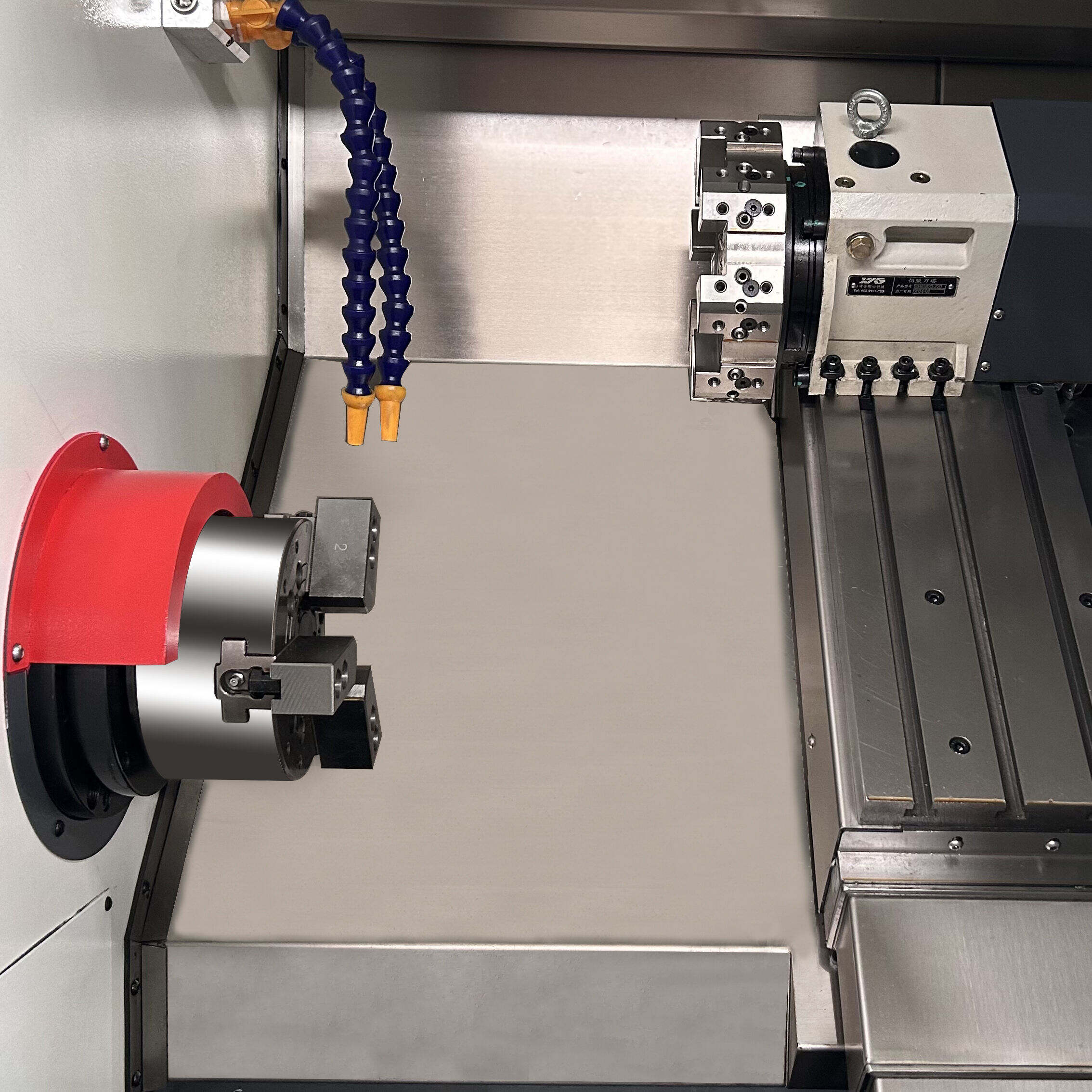

Tour CNC à banc incliné avec commande conviviale pour les petits et grands projets de fabrication
- Guide linéaire à rouleaux de haute précision
- Vis à bille de haute précision
- Roulement de précision importé
- Tête d'usinage combinée optionnelle
- Tête tourelle multifonction optionnelle
- Option de 12 stations d'outils live en axe Y
- Transmission par courroie synchrone de l'arbre principal
Introduction
Le Tour CNC à banc incliné avec commande conviviale Par DONGS CNC est une solution d'usinage polyvalente et performante conçue pour répondre aux besoins de la fabrication moderne. Grâce à sa conception avancée à banc incliné, ce tour offre une rigidité, une précision et une facilité d'utilisation exceptionnelles, ce qui le rend adapté aussi bien aux petits ateliers qu'aux grandes lignes de production industrielles. Conçu pour la précision et l'efficacité, ce tour est le choix idéal pour les fabricants à la recherche d'un usinage fiable et rentable de pièces et de composants complexes.
Caractéristiques principales :
- Conception ergonomique du lit incliné :Assure une stabilité supérieure et minimise les vibrations pour un usinage de haute précision.
- Commande CNC conviviale :Interface intuitive pour une programmation facile et un fonctionnement transparent.
- Haute rigidité et durabilité :Construit avec des matériaux robustes pour gérer de lourdes charges de travail et maintenir des performances à long terme.
- Compatibilité multi-matériaux :Capable d'usiner une large gamme de matériaux, y compris les métaux et les alliages.
- Capacité de production flexible :Adapté aux petites et grandes séries de production, répondant à divers besoins de fabrication.
- Technologie de broche avancée :Offre un fonctionnement à grande vitesse avec une précision exceptionnelle, réduisant ainsi les temps de production.
- Compact et économe en espace :Optimisé pour les ateliers avec un espace limité sans compromettre les performances.
Applications :
- Industrie automobile :Fabrication de composants de précision tels que des engrenages, des arbres et des pièces de moteur.
- Secteur aérospatial :Production de pièces à haute tolérance telles que des aubes de turbine et des composants structurels.
- Équipement Médical :Fabrication d’outils chirurgicaux, d’implants et d’autres dispositifs médicaux complexes.
- Travail général des métaux :Création de pièces sur mesure pour machines industrielles et appareils électroniques.
- Fabrication d'outils et de matrices :Fabrication de moules, de matrices et d'autres outils avec des détails et une précision exceptionnels.
- Prototypage et R&D : Développer des prototypes et tester de nouvelles conceptions pour l'innovation produit.
| Capacité | unité | TCK40 | TCK46 | TCK50 |
| Distance entre centres | mm | / | ||
| Taille de pince | encrée | 6 | 8 | |
| Max. Tourne-toi sur le lit | mm | 400 | 460 | 510 |
| Max. tourner sur le glissement croisé | mm | 125 | 150 | 180 |
| Largeur de rails de guidage linéaire | mm | 25/30 | 30/30 | 35 |
| Les voyages | ||||
| Traversée rapide sur axe X | m/min | 24 | 24 | 24 |
| Traversée rapide de l'axe Z | m/min | 24 | 24 | 24 |
| Course de l'axe X | mm | 800 | 900 | 1100 |
| Course de l'axe Z | mm | 400 | 340 | 500 |
| La spirale principale | ||||
| Vitesse maximale de la broche | tr/min | 4500 | 4500 | 4200 |
| Je suis désolé. Puissance de la broche | KW | 5.5 | 7.5 | 11 |

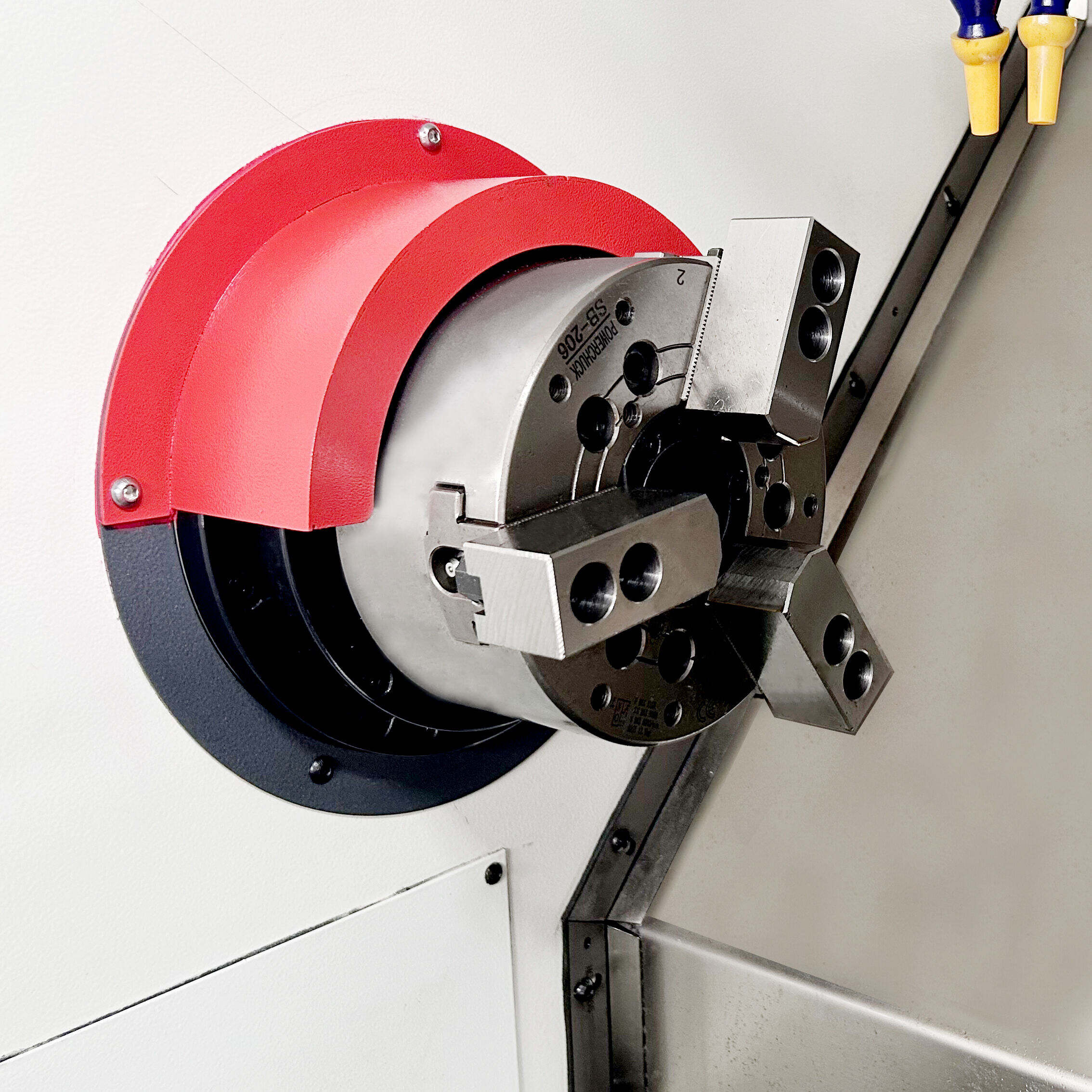

| Nez de broche | - | A2-5 | A2-5 | A2-6 |
| Capacité de barre | mm | 41 | 46 | 52 |
| La tour | ||||

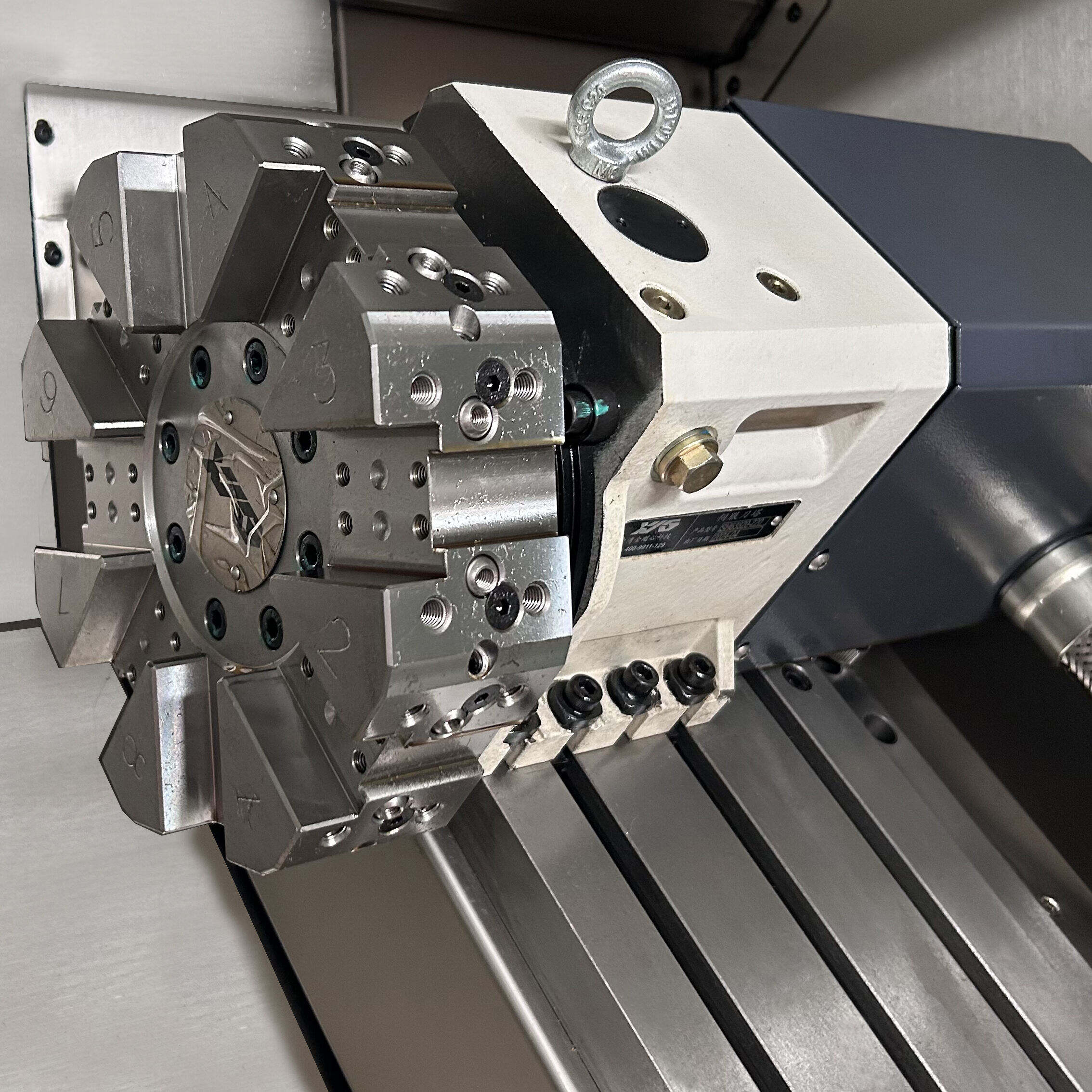

| N° de station d'outillage | - | 8 | 8 | 8 |
| Type de tourelle | - | Outil de coupe/tourelle à 8 postes | Tourelle servo hydraulique à 12 postes | |
| CONTREPOINTE | ||||
| diamètre de la plume | mm | Non | ||
| Voyage par plumes | mm | |||
| Déplacement du contre-point | mm | |||
| Conique du contre-point | - | |||
| Dimensions | ||||
| Dimensions d'emballage | M | 2.3 | 2.5 | 2.9 |
| Largeur | M | 1.6 | 1.7 | 2 |
| Hauteur | M | 2.2 | 2.2 | 2.3 |
| Poids net | Kg | 1700 | 2450 | 2850 |
FAQ
Q : Qui sommes-nous ?
R : Nous sommes un leader de l'innovation dans le domaine des équipements CNC. Nous sommes un fabricant spécialisé dans la production de centres d'usinage moyen et grand format, de tours CNC à lit incliné, de tours CNC à lit plat, de centres d'usinage et de tours verticaux. Nous invitons sincèrement des partenaires stratégiques du monde entier à discuter des tendances de l'industrie.
Q : Comment puis-je choisir la machine la plus adaptée ?
R : Veuillez nous indiquer vos spécifications et nous pourrons choisir le meilleur modèle pour vous, ou vous choisissez le modèle exact.
Q : Avez-vous une usine physique ?
R: Oui, nous sommes un fabricant de tours CNC à Tengzhou City, province du Shandong. Nous disposons d'une équipe technique professionnelle, d'une équipe de vente et d'une équipe après-vente.
Q: Quels services pouvons-nous offrir ?
R: Conditions de livraison acceptées : FOB, CFR, CIF, EXW ; Devises de paiement acceptées : USD, RMB ; Types de paiement acceptés : T/T, L/C, Western Union ; Langues utilisées : anglais, chinois
Q: Comment assurons-nous la qualité ?
R: Des échantillons pré-production sont toujours réalisés avant la production en masse ; une inspection finale est toujours effectuée avant l'expédition ;
Q: Pourquoi devriez-vous acheter chez nous plutôt que chez d'autres fournisseurs ?
R: Nous nous spécialisons dans la fabrication de ces produits depuis 20 ans et avons obtenu les certifications ISO 9001, CE et EAC.
Q: Pouvez-vous personnaliser la machine ?
R: Oui, nous intégrons la conception et le développement, avec des ingénieurs et techniciens d'assemblage expérimentés.
Q: Puis-je visiter votre usine ?
A: D'accord, c'est avec plaisir.
