Úvod

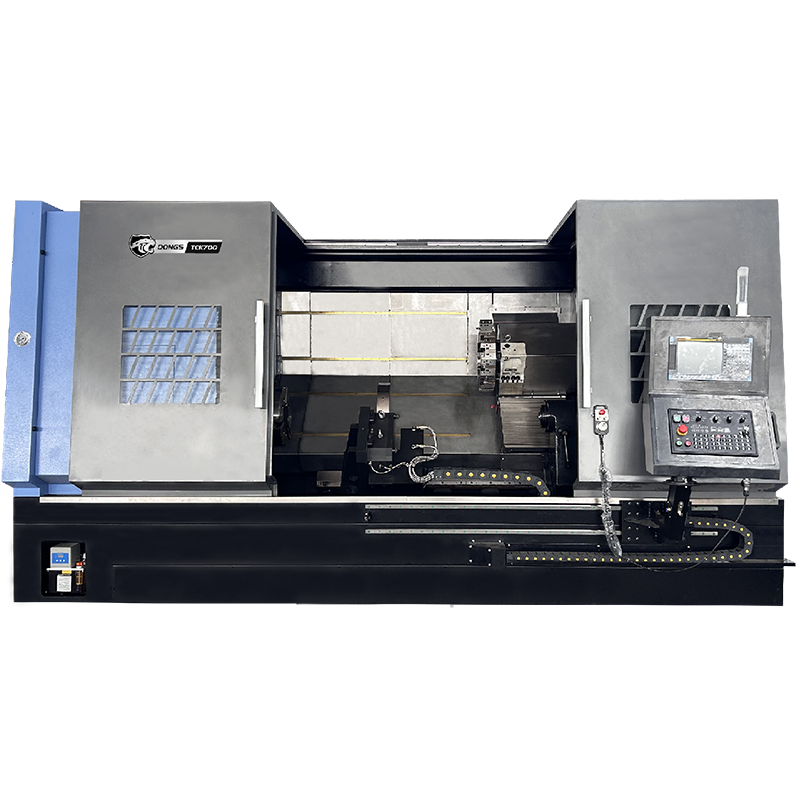

Ložisko frézovacího stroje řady TCK700 je nakloněno o 45 stupňů. Ložisko je vyrobeno z jednoproudého vysokopevného litiny, což poskytuje základní podmínky stroje s vysokou tuhostí a zajišťuje stabilitu stroje při dlouhodobém používání.
Hlavní vlastnosti CNC frézovacích strojů:
Šetření prostorem: Nakloněné ložisko o 45 stupňů optimálně využívá prostor výrobce.
Vysoká efektivita: Optimalizováno pro rychlé a přesné zpracování malých sérií, zkracuje dobu zpracování a zvyšuje efektivitu.
Pokročilé řídící systémy: Snadno ovladatelné a umožňují přesné programování součástek.
Nakloněné ložisko: Umožňuje snadné odstraňování střepů, což může pomoci k prodloužení životnosti nástrojů při nepřetržité práci.
Univerzální: Vhodné pro zpracování široké škály materiálů, poskytuje vysokou přesnost a opakovatelnost jak pro jednoduché, tak i pro složité součástky.
Hlavní aplikace CNC frézovacích strojů ：
Malosériová výroba: Pro firmy, které potřebují flexibilní malosériovou výrobu.
Výroba prototypů a VŠ: Ideální pro vytváření prototypů nebo testování nových návrhů s vysokou přesností.
Přesná frézování: Používá se v průmyslech, které vyžadují úzké tolerance, jako jsou automobilový, letecký a výroba medicínských zařízení.
Nástrojová výroba: Výroba vlastních nástrojů, šablon a držáků.
Elektronika: Přesné frézování malých dílů používaných v spotřebitelské elektronice, spojitech a sestavách.
Automobilové součásti: Výroba motorových součástí, komponentů rámů, specializovaných strojních součástí.
Výroba malých dílů: Aplikace pro řadu odvětví, včetně nástrojkářů a inženýrů.
| Technické specifikace | jednotka | TCK700 | |||
| Zpracovatelský rozsah | Maximální otáčkový průměr na lůžku | mm | 800 | ||
| Maximální průměr otáčení na sedle | mm | 520 | |||
| Maximální průměr otáčení | mm | 620 | |||
| Středová vzdálenost | mm | 1100/1600/2100/3100/4100/5100 | |||
| Vřeteno | Typ hlavy vřetena | mm | A2-8 | A2-11 | |
| Vrtulník v průměru otvoru | mm | 88 | 105 | 132 | |
| Průměr tyče ≤ | mm | 76 | 91 | 116 | |
| Maximální rychlost vřetena | ot/min | 3000 | 2000 | 1800 | |
| Nominální výkon hlavního motoru | K | 22 | 30 | ||
| Přídavné zařízení | Hydraulické sklíčidlo | palec | 12/15/18/21 | ||
| KONÍK | Průměr rukojevníku závěsnice | mm | 1100/1600 MT5 2100 a vyšší MT6 | ||
| Formulář pohybu chovné hmoty | / | S plošnou kapacitou převyšující 1 MW | |||
| Sedátko | Úhel náklonu | °C | 45° | ||
| Vzdálenost pohybu X | mm | 380 | |||
| Vzdálenost pohybu Z | mm | 1090/1590/2090/3090/4090/5090 | |||
| Rychlost rychlého pohybu X/Z | m/min | 16/16 | |||
| Servomotor X/Z | KW | 2.5/2.5 | |||
| Dota | formulář | Servo hydraulika | 12-místná servohydraulická věž | ||
| Čas změny nástroje ve vedlejším poli | S | 0.5 | |||
| Počet položek nářadí | / | 12 stanic | |||
| Průměr řezačky | mm | 480 | |||
| Velikost nástroje (točení/bubnování) | mm | 32×32/50 | |||
| Středová vzdálenost | Rozměry | Váha bez zboží/váha s zbožím (přibližně) | |||
| 1100 | 4000×2300×2400 mm (čipový dopravník + 1400 mm) | 7600/7900KG | |||
| 1600 | 4700X2650X2400mm (válcový dopravník + 1400mm) | 8800/9500KG | |||
| 2100 | 5000X2600X2400mm (válcový dopravník + 1400mm) | 9800/10500KG | |||
| 3100 | 6400X3000X2600mm (válcový dopravník + 1400mm) | 12500/13300KG | |||
| 4100 | 7500X2750X2600mm (válcový dopravník + 1400mm) | 14800/15800KG | |||
| 5100 | 8700X2750X2600mm (válcový dopravník + 1400mm) | 17000/18000KG | |||
Často kladené otázky
Q:Kdo jsme?
A:Jsme inovační vůdci v oblasti CNC zařízení. Jsme výrobce specializovaný na výrobu středních a velkých výkonných obráběcích center, CNC šikmých obrátidel, CNC rovných obrátidel, frézobouradel a vertikálních obrátidel. S upřímností zvejeme globální strategické partnery ke společné diskusi o trendech v odvětví.
Q:Jak si vybrat nejvhodnější stroj?
A:Prosím sdělte nám vaše specifikace a my vám vybereme nejlepší model, nebo si vyberte přesný model sami.
Q:Máte fyzickou továrnu?
A: Ano, jsme výrobci CNC tokáren ve městě Tengzhou, provincie Šan-tung. Máme profesionální technický tým, prodejní tým a servisní tým.
Q: Jaké služby můžeme nabídnout?
A: Přijatelné dodací podmínky: FOB, CFR, CIF, EXW; Přijatelné platící měny: USD, RMB; Přijatelné typy plateb: T/T, L/C, Western Union; Používané jazyky: angličtina, čínština
Q: Jak zajišťujeme kvalitu?
A: Vždy provádíme výrobní vzorky před hromadnou výrobou; konečná kontrola se vždy provádí před odesláním.
Q: Proč byste měli nakupovat u nás místo u jiných dodavatelů?
A: Specializujeme se na výrobu těchto produktů již 20 let a získali jsme certifikace ISO 9001, CE a EAC.
Q: Můžete si stroj upravit podle mého požadavku?
A: Ano, integrujeme návrh a vývoj, máme zkušené inženýry a montérské techniky.
Q: Můžu navštívit vaši továrnu?
A: Dobře, prosím vás.
