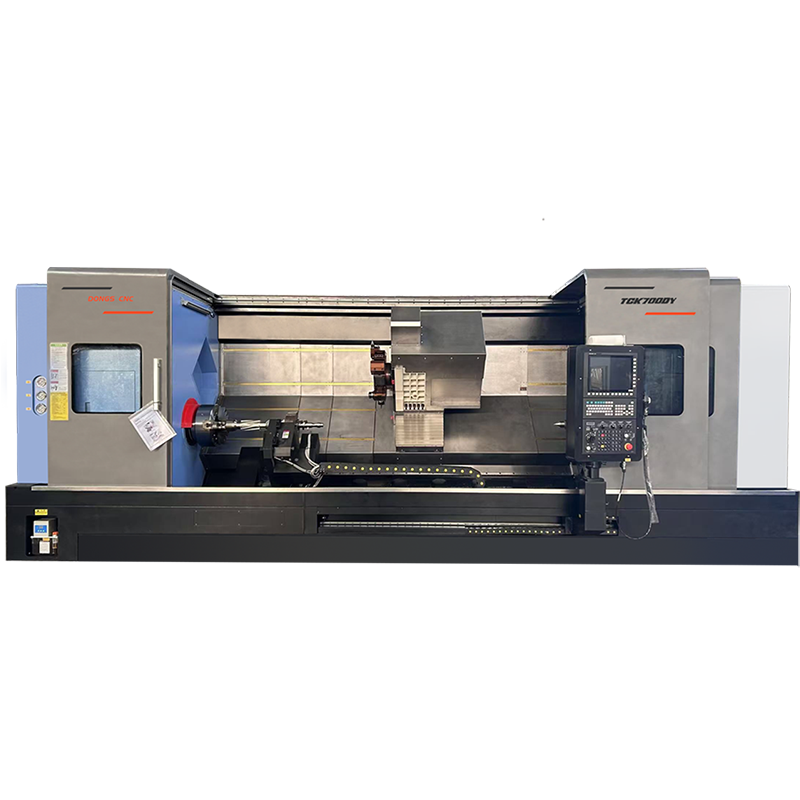

Ağır Sənayedə Yüksək Yüklü Metal Emalı üçün Həssas CNC Maili Yataq Torna dəzgahı

  • Yüksək güclü döküm dəmir
  • Tayvan top vint və kilid qozası
  • Yaponiya NSK rulmanı
  • Avtomatik yağlama sistemi
  • Tayvan mil
  • Tayvan təzyiq silindri
  • Almaniya R+W birləşməsi
  • Çip konveyeri seçməyə bağlı
Tanışdırma

The Yüksək dəqiqlikli portal freze maşını xüsusilə aerokosmik, avtomobil və polad istehsalı kimi ağır sənaye sahələrində genişmiqyaslı, yüksək dəqiqlikli metal emalı üçün hazırlanmışdır. Onun portal dizaynı böyük, mürəkkəb hissələrin emalına imkan verən müstəsna sabitlik və möhkəm emal imkanları təmin edir. Qabaqcıl CNC nəzarətləri və yüksək dəqiqlikli xüsusiyyətləri ilə bu maşın freze, qazma və bitirmə əməliyyatlarında misilsiz dəqiqlik təklif edir. Bu, yüksək məhsuldarlıq və daha uzun dəzgah ömrü təklif edərək, ağır emal proseslərində dəqiqlik və etibarlılıq tələb edən sənayelər üçün idealdır.

Əsas xüsusiyyətlər:

  • Portal Dizaynı : Böyük və ağır iş parçaları ilə işləmək üçün üstün sərtlik və sabitlik təmin edir.
  • Yüksək dəqiqlikli CNC nəzarəti : Mürəkkəb emal tapşırıqları üçün minimal toleranslarla dəqiq, təkrarlanan əməliyyatları təmin edir.
  • Böyük emal gücü : Böyük ölçülü iş parçalarının emalı üçün uyğundur, bu da onu aerokosmik, avtomobil və ağır maşın istehsalı üçün ideal edir.
  • Çox oxlu əməliyyat : Mürəkkəb və mürəkkəb hissələrin dəqiq 3D emalını təmin edir, çevikliyi artırır və quraşdırma vaxtını azaldır.
  • Qabaqcıl Alətlər və Sürət : Daha sürətli istehsal və azaldılmış dayanma müddəti üçün yüksək sürətli millər və avtomatik alət dəyişdiriciləri ilə təchiz edilmişdir.
  • مؤحکم و موثوق : Ən çətin iş şəraitində belə yüksək iş vaxtı və uzunmüddətli performans təklif edən ağır yüklərdə istifadə üçün yaradılmışdır.
  • İstifadəçi Dostu İnterfeys : Problemsiz əməliyyat üçün qabaqcıl diaqnostika ilə asan idarə olunan CNC interfeysi.

Tətbiqlər:

  • Aerokosmik İstehsalat : Turbin qanadları, mühərrik hissələri və eniş qurğuları kimi mühüm aerokosmik komponentlərin dəqiq emal edilməsi.
  • Avtomobil Sənayesi : Mühərrik blokları, transmissiya hissələri və asma sistemləri daxil olmaqla, iri miqyaslı avtomobil komponentlərinin istehsalı üçün idealdır.
  • Ağır Avadanlıqların İstehsalı : Tikinti maşınları, dağ-mədən avadanlığı və sənaye maşınları üçün böyük komponentlərin emalı üçün istifadə olunur.
  • Polad və metal istehsalı : Konstruktiv polad və ağır maşınlar üçün xüsusi hissələr də daxil olmaqla, iri miqyaslı metal emalı işləri üçün vacibdir.
  • Gəmiqayırma : Gəmi tikintisində istifadə olunan iri metal hissələrin, o cümlədən gövdələrin, mühərrik qurğularının və çərçivənin emalı üçün mükəmməldir.
layihə model GMC3018 GMC3518
İş səthi ölçüsü (en x uzunluq) (mm) 1600x3000 1600x3500
İş masasının hərəkət etdiyi istiqamət (X axis mm) 3000 3500
Sürtməli məstəkinin hərəkət etdiyi istiqamət (Y axis mm) 1800 Alət dəyişmə srokesı 2000
Mərkəzi aşağı və yuxarı hərəkəti (Z axis mm) 1000
Portal eni (mm) 1800
Mərkəzi çubuq ucundan işləmə masasının səthinə qədər məsafə (mm) 150-1150
Masadaki T-forma slotlar (say, ölçülər və aralıqlar) 9-22X180
Mərkəzi çubuq ölçüsü (model/inqorporasiya diametri) BT50/190
Spindel sürücüsü rejimi Kəmər 6000d/q İstiqamət dəyişimi 1:1 (seçimlik olaraq 1.5:1)
ZF sürət azaltıcı + şird (seçimlik olaraq) 6000d/q, güc nəqli istiqamət dəyişimi 4:1
Dişli rəsmi (Bass) 6000d/q İstiqamət dəyişimi 4.4:1
Sürətli hərəkət təchizat sürəti (m/dq) 15
Kəsmə təchizat sürəti (m/'min) 10
X;Y;Z oxu top luverin spesifikasiyası/pulsuz X:8020;Y:5010:Z:5010 X:8016;Y:5010:Z:5010
X;Y;Z oxu reytli spesifikasiyası/slidir miqdarı X oxu: ruləlu reyt 55/10
Y oxu: ruləlu reyt 55/4
Z zəncir; düzbucaqlı slidir reyt
X, Y, Z oxları servomotorun transmissiya rejimi və transmissiya nisbəti X-oxu planetar şirəli 4:1; Y-oxu və Z-oxu doğrudan bağlantılı
Əsas çıxış motoru təklifi 22kw Guangcheng motoru
X.Y.Z üç-faizli servomotor təklifi N.m X:38:Y:30:2:30 (brak)
İş masasının yüklənici gücü (T) 8 9

SSS

S:Kimikə?
A: Biz CNC təchizat sahəsində inkişafçı rəhbərikərəkdir. Biz orta və böyük ölçülü yüksək effektivliyli dövir mərkəzləri, CNC eğri yataq lathları, CNC düz lathlar, işləmə mərkəzləri və vertikal lathların istehsalına ixtisaslaşan fabrikağır. Sənayə tendensiyalarını birgə müzakirə etmək üçün dünya genihsənə strateqik şərtlərimizi təklif edirik.

S: Ən uyğun maşınıni necə seçə bilərəm?
C: Zəhmət olmasa xüsusiyyətlərinizi bildirin və biz sizə ən yaxşı modeli seçə bilərik, və ya siz tam modeli seçin.

S: Həqiqi fabrikaya malikmisiniz?
C: Bəli, biz Shandong provinsiya Tengzhou şəhərindəki bir CNC lathe istehsalçısıyız. Bizdə professional texnik komanda, satış komandası və sonra satış komandası var.

S: Nə qədər xidmət təklif edə bilərik?
C: Qəbul edilən çatdırılma şərtləri: FOB, CFR, CIF, EXW; Qəbul edilən ödəmə valyutaları: USD, RMB; Qəbul edilən ödəmə növləri: T/T, L/C, Western Union; İstifadə olunan dil: Ingilis, Çin

S: Keyfiyyəti necə təmin edirik?
A:Mass produksiyadan əvvəl həmişə preliminari nümunələr hazırlanır; göndərmədən əvvəl həmişə nihai yoxlama aparılır;

S:Niye başqa təchizatçılardan deyil, bizdən almalısınız?
A:Bunları istehsal etməkə 20 il qədər mütəxəssislik göstəririk və ISO 9001 sertifikatını, CE sertifikatını və EAC sertifikatını almışıq.

S:Cihazı özəlləşdirmək olar mı?
A:Bəli, dizayn və inkişafı birləşdiririk, təcrübəli mühəndislər və montaj texniklərimiz var.

S:Fabrikanıza gəzinti edə bilərəm mi?
A:Ələ, çox xoş gəlmisiniz.
